高調波歪みに対するカスタムソリューション：技術資料は下記リンクをクリックしてお読みください。
- パッシブ 高調波 フィルタ PHF–LIF シリーズ
- モーター保護用 パッシブフィルタ VTF–SWF シリーズ
- 高調波用 アクティブ フィルタ AHF シリーズ
パッシブ 高調波 フィルタ PHF–LIF シリーズ

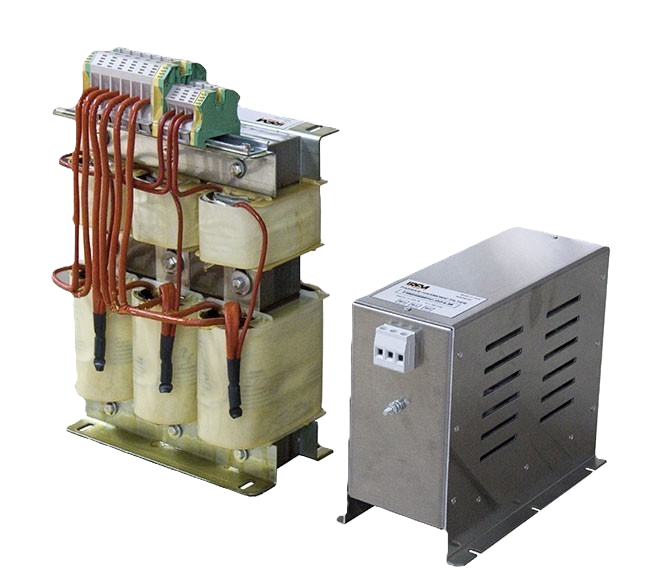

IREM PHFシリーズ パッシブフィルタ
高調波妨害を減衰させる高い能力を特徴としており、電流高調波歪みを既定の制限内に低減する必要があるシステムに適用できるように設計されています。
パッシブフィルタの使用は、可変速度モータードライブ、UPS、電力整流器、および他の非線形三相負荷を含む設備において、高調波電流によって引き起こされる熱的および電気的な過負荷を軽減するのに役立ちます。

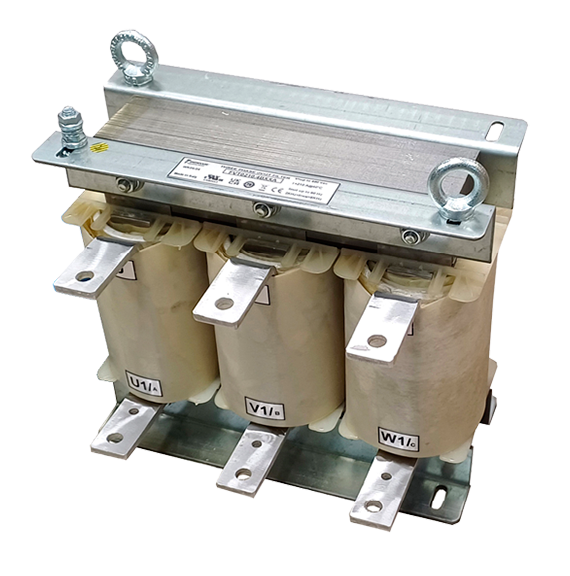

IREM LIFシリーズ ライン リアクトル
ソフトスタータ または ドライブ (VFD/VSD) によってグリッドに注入される電流の高調波成分を低減するために使用されます。この高調波成分は、同じ電源ラインに接続された別のスタータまたはデバイスに干渉する可能性があります。また、特に電源が低インピーダンス ネットワークから供給される場合、スタータまたはドライブを過渡過電圧から保護します。
パッシブ フィルタ (PHF) は、通常、ドライブの電源ラインに取り付けられる追加のフィルタです。
フィルタは、非対称直列インダクタ (メイン インダクタ) から派生して挿入されたインダクタ (フィルタ インダクタ) とコンデンサの組み合わせで構成されています。IREM パッシブ高調波フィルタ PHF シリーズのパフォーマンスは非常に高く、電流の高調波歪みを THDi の 100% から 5% 未満の標準値まで低減します。フィルタは、基本周波数で高インピーダンス パスを持ち、より高い特定周波数で低インピーダンス パスを持つリアクタと共振回路を形成するコンデンサで構成されています。
パッシブ フィルタは、効果的な高調波緩和のために一貫した負荷が必要となるため、共通結合点ではなく、システム内の個々の負荷に接続されることがより一般的です。
パッシブ高調波フィルタはラインと直列に設置されるため、負荷または負荷グループによって吸収される電流に応じて選択する必要があります。IREMパッシブ高調波フィルタは優れた減衰を保証し、設置場所のインピーダンス パラメータを考慮して調整する必要はありません。
モーター保護用 パッシブフィルタ VTF – SWF シリーズ

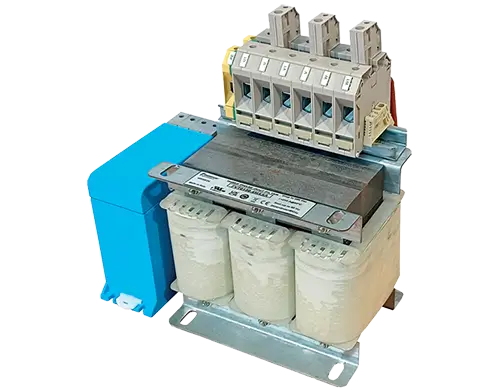

IREM VTF シリーズ dV/dt フィルタ
モーター巻線の耐用年数を延ばし、モーターを電圧ピークから保護し、インバータで制御される 3 相非同期モーター ドライブのパフォーマンスを向上させます。代表的な用途には、最大 250 m のケーブル長の空調システム、水処理プラント、石油部門、一般的な産業オートメーション プロセスの負荷が含まれます。

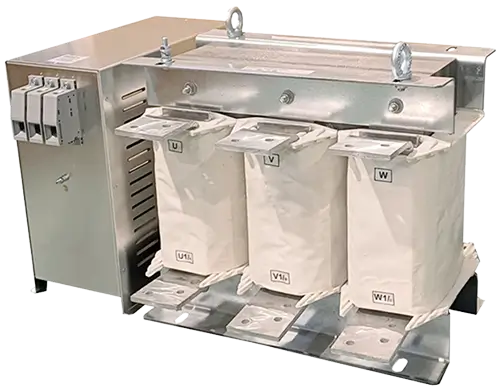

IREM SWF シリーズ正弦波フィルタ
モーター端子に正弦波電圧を供給します。VFD 電源とモーターの間に正弦波フィルタを設置すると、VFD によって変調された方形波パルスの振幅が減衰し、ほぼ完全な正弦波に変換されます。SWF 正弦波フィルタの一般的な用途は VTF フィルタと同じですが、ケーブル長が 250 m を超える場合や、モーターの寿命を延ばすためにベアリング電流を排除する必要がある場合に、性能が向上します。
DV/DTフィルタ(VTF)
このタイプのフィルタを使用すると、モーターに印加される電圧はパルスのままですが、立ち上がり時間とピーク電圧が大幅に減少し、次のような利点があります:
✓ ベアリング電流の一部低減
✓ ケーブルや周辺環境への電磁干渉伝搬の低減
✓ モーターケーブルの反射をなくし、EMC性能を向上
✓ 最大250mの電源ラインを持つ汎用モーターについて、IEC60034-17およびNEMA-MG1規格の要件に準拠することを保証します
正弦波フィルタ(SWF)
このタイプのフィルタは、完全な正弦波形を再現することでPWMの影響を排除し、次のような利点があります:
✓ ヒステリシスによる熱損失の低減
✓ 磁気歪みによる音響ノイズの除去
✓ 熱損失の低減
✓ 漏れ電流によるベアリング電流の低減
✓ モーターケーブルの反射をなくし、EMC性能を向上
✓ 電源線が250ｍを超える汎用モーターについて、IEC 60034-17 およびNEMA MG1 規格の要件に準拠することを保証します
アクティブフィルタ AHF シリーズ
IREM AHFシリーズ アクティブフィルタ
「アクティブ高調波補償器」(active harmonic compensators)とも呼ばれ、歪みを補償する逆波形を生成することで高調波を除去します。
AHFシリーズのアクティブフィルタは、負荷の数や使用プロファイルに関係なく、高調波を最適に抑制します。これらのフィルタはネットワークに並列に設置され、システムから特定の量の高調波電流を除去するように設計されています。
典型的な用途には、複雑な産業プラント : 溶解、圧延および溶接プラント、石油およびガス部門、発電プラント、商業および住宅ビル、トンネル換気システム、データ処理センターなど に存在する負荷が挙げられます。
IREMのアクティブ高調波フィルタ AHF シリーズは、高調波成分の補償プロセスを実施します。負荷によって生成される高調波電流は常に監視され、負荷電流の非線形部分の正確な形状に対応する適応波形が生成されます。
AHFは、接続点でこの適応電流を負荷に導入し、反応時間は 50µs、応答時間は 5msです。パッシブ高調波フィルタとは異なり、これらのフィルタは定格容量までの任意の負荷条件で高調波の緩和を提供できます。
アクティブ高調波フィルタは並列に動作し、電流中の高調波成分を補償します。単一負荷または複数の異なるタイプの負荷で構成されるアプリケーション向けに選択できます。
電力供給における高調波の課題
アース電位に対する中性線の高調波歪み値と異常な電圧値は、機器の故障の原因となり、生産停止や配電網の高額な修理につながります。特に非線形デバイスの使用が大幅に増加していることを考慮すると、高調波レベルに関連する高額な問題と危険性をユーザーが認識しておくことが重要です。高調波成分は、接続されているすべての構造物と機器に作用して、配電網に重大な影響を及ぼす可能性があります。
高調波歪みは、設備で次の問題を引き起こします。
✔ 導体の過熱、特に単相歪み負荷が存在する場合の中性線の温度上昇。
✔ MV/LV 変圧器の過熱。
✔ MV/LV 変圧器の飽和によって引き起こされる電圧の高調波歪み。
✔ 標準電源トランスの過熱により、高額なダウンタイムと修理またはトランスの交換が発生する。
✔ 同じ電力線上の他のリアクタンス部品との共振（力率補正バンクなど）。
✔ 力率が悪い。
✔ 共振により過電圧が発生する。
✔ 高調波損失による電力供給コストの増加。
✔ 通信システムおよび機器への干渉。
✔ 制御および保護リレーの不規則な動作。
✔ 自動回路遮断器およびその他の保護装置の介入。
✔ コンピューター、モーター駆動装置、照明回路およびその他の敏感な負荷の故障または誤動作。
