IREM ミニスタブ‐ステロスタブ 電圧安定化装置は、電力網の電圧変動に関連する問題に対する最も信頼性の高いソリューションです。

電力会社は正しい電圧を生成します。しかし、配電線の故障、大気放電、継続的な負荷変動、およびユーザーによって発生する障害により、供給契約で規定された許容帯域幅内で常に安定した電圧を保証することが不可能になります。この許容範囲は、より敏感な機器には不十分な場合が非常に多くあります。また、主電源電圧が、予測される定格値を 15%、20%、または 30% 超えるレベルに達することもあります。

エンドユーザーが利用できる電気エネルギーの電力品質レベルは、ますます低下しています。IREM ミニスタブ‐ステロスタブ 電圧安定化装置は、ユーザーに完全に調整された電圧を保証します。

技術資料は下記リンクをクリックしてお読みください。

電圧安定化装置 ミニスタブ – ステロスタブ 製品説明(全17ページ、約3.1MB)

電圧安定化装置は、次のような要求のある用途に特に適しています:

高い信頼性。例えば、低温、高温、湿度、大気放出による厳しい環境条件にさらされる、アクセスが困難な場所に設置できます。

主電源電圧の幅広い変動を補正する機能。これは、配電変電所から遠く離れた地域や密度の高い工業団地に設置される高精密機器の典型的な要件です。

高精度の安定化電圧。校正・検査スタンド、電気炉、プロ仕様の照明機器に最適な条件。

モーター、エアコン、コンプレッサー、ポンプなど、高電力ユーザーまたは高突入電流の電圧安定化。

メンテナンスが簡単で制限が少ない。サービスを行う資格のある人員を見つけることが難しい場合に非常に重要な機能です。

幅広いモデル。周囲条件に応じて、電圧安定器は保護等級IP00、IP21、IP54屋内、IP54屋外の筐体で供給できます。

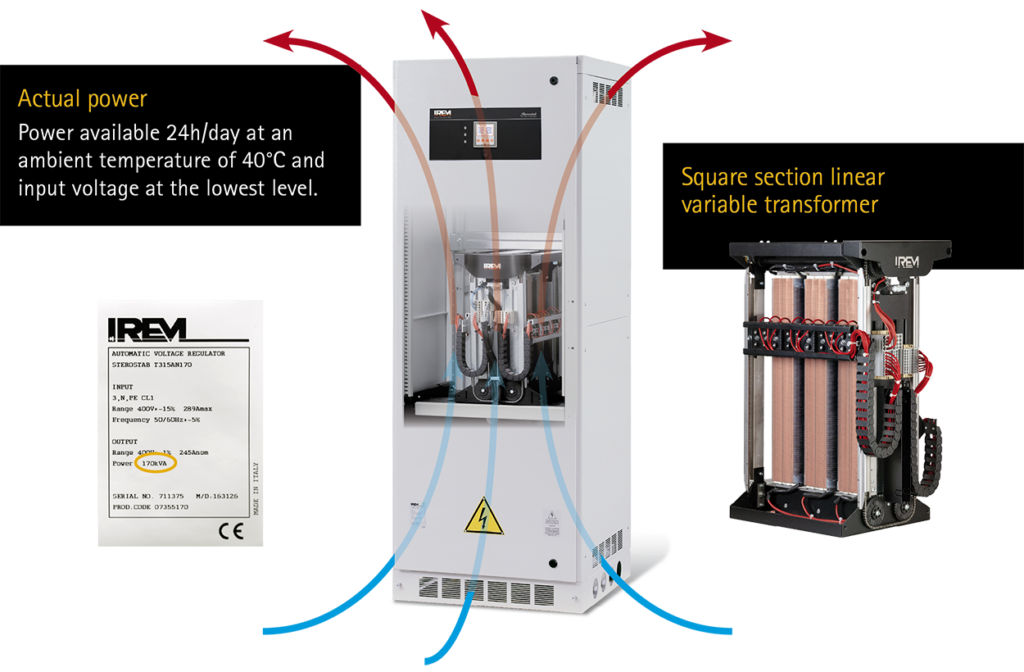

自然対流による冷却、ファンフリー システム

これは、保護等級 IP21 のすべての IREM 電圧安定器に共通する特徴です。

磁気部品と電子制御ボードの冷却がファンなしの自然対流によって確保されるため (ファンフリー システム)、信頼性が大幅に向上します。一方ファンと関連するフィルターは、常にチェック、清掃し、定期的に交換する必要があります。さらに、ファンがないため、銅のトラックに堆積するほこりの吸引が回避され、電気黒鉛ロールと電圧変圧器のトラックの接触面が減少します。

その結果、荒れ、火花、銅の溶解など、長期的にはコンポーネントに損傷を与え、寿命を縮める現象を防止しています。下の写真を見ると、IREM 電圧可変トランスではブラシとターン間の接触点を冷却するためのファンが使用されていないことがはっきりとわかります。

これは、次のような熱放散によって可能になります。

磁気コアの正しいサイズと高い透磁率。

可変変圧器の巻線を流れる電流密度が低く、その結果熱放散が減少する。

リニア可変変圧器の正方形セクションが有利。

最大荷重時の安定電力




ヘビーデューティー電力
電圧安定器の基本的なパラメータは、kVA で表され、製品銘板に記載されている公称電力です。これは、機器が供給できる最大電力を表します。
ただし、電圧安定器の電力は、サービスクラス、入力電圧の変動、および周囲温度を考慮して決定する必要があります。
サービス クラス
IREM のすべての電圧安定器は、連続サービスで動作するように設計および製造されており、無制限の時間で公称電力で最も要求の厳しいサ​​ービスを想定しています。
言い換えるとIREMの電圧安定器は 100% のデューティサイクルで連続的に動作するようにサイズ設定されており、使用されている材料は無制限の時間で予想される最大電力に耐えます。

入力電圧の変動
電圧安定器は、主電源電圧の変動を補正し、接続された負荷に一定の電圧を公称値に近い値で供給する機能を備えています。最も過酷な動作条件は入力に最低主電源電圧が存在する場合です。
IREM のすべての電圧安定器は、主電源が最悪の状態にある時に無制限の時間、性能を低下させることなく出力電圧を安定させる機能を備えています。
周囲温度
電気機械は、エネルギー変換中に発生するエネルギー損失が熱の形で発生するという特徴があります。電気機械の冷却は、機器内部で発生した熱がより低温の要素に伝達される現象によって発生します。
最も信頼性の高い冷却メカニズムは、強制換気要素なしで (ファンなし)、周囲温度で機械を空気中に浸漬した場合です。IP21 バージョンの IREM 電圧安定器に典型的なファンなしの自然空気対流冷却システムは、適格な材料を使用し余裕のあるサイズ基準を採用する事で、エネルギー損失を技術で許容される最小値まで削減する必要があります。

ミニスタブ・ステロスタブ

ミニスタブ

IREM Ministab 電圧安定器は、小中電力の単相および三相負荷に安定した電力を供給するために設計された電子制御を備えた電気機械装置です。

特徴:

✔ マルチレンジ: 1つのモデルで 4の補償レベルと電力に対応

✔ トロイダル可変オートトランスフォーマー

✔ 電力範囲: 1 ~ 350 kVA

✔ コンパクトな寸法: 単相Mおよび三相Tモデルの場合は「ケース」三相Yモデルの場合は「タワー」

ステロスタブ

IREM Sterostab 電圧安定器は、高電力および超高電力の単相および三相負荷に安定した電力供給を保証するために設計された電子制御を備えた電気機械装置です。中規模および大規模電力ユニットの内部均等化システムは、調整システムのさまざまな分岐の電流を均等化するために不可欠ですが、ブレークダウン型であるため、散逸配電システムを特徴付ける抵抗要素がありません。

特徴:

✔ ローリング接点付きリニアスクエアセクション可変オートトランスフォーマー

✔ 電力範囲: 3~8000 kVA

✔ 輸送、取り扱い、設置を容易にする高電力モデル用のモジュラーシステム

5年保証 ・自然対流(ファン不要)・ヘビーデューティー電力

操作:

IREM 電圧安定器には、実電圧 (RMS) のライン電圧を常に監視し、一定に保つために事前設定された電圧値と比較する制御回路が装備されています。 IREM 電圧安定器のアーキテクチャにより、高い調整速度と安定化精度を実現できます。範囲全体にブースター構成を採用するという選択により、ラインに直列の可動接点の存在が回避され、機器が負荷力率の影響を受けなくなり、高調波歪みの発生が防止され、高い効率レベルが達成され、得られる利点に比べて熱放散が低減し、運用コストが最小限に抑えられます。

電力供給における電圧変動

電圧変動は目に見えず、特定の機器を使用してのみ検出できるため、特に危険な干渉です。このような干渉が発生すると、電気機器は正常に動作しているように見えますが、時には修復不可能な深刻な問題が隠れています。通常の電球でも、10% 過剰に電力を供給すると光は出続けますが、動作寿命は半分になります。同じ割合で電力が不足すると、明るさが 30% 低下します。より複雑な機器で電圧が変動すると、状況はさらに深刻になります。

✔ コンピュータが損傷したり、予期しないエラーが発生したりする可能性があります。

✔ レーザー切断機では「レーザービームモード」が変化し、切断バリが発生したり、ビームが遮断されたりします。

✔ 電気駆動により、駆動モーターの速度に望ましくない変化が生じ、データストレージや電源端子が損傷します。

✔ 「電気医療」機器は不正確な結果をもたらし、高価な試薬を無駄にし、分析すべきサンプルを失うことになります。
