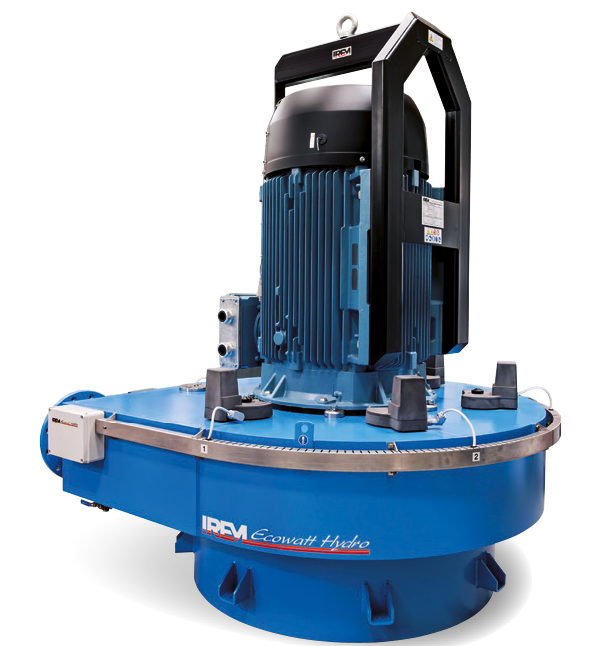

IREM エコワット ペルトンは従来の横軸2ノズルペルトンと比較し、立軸タイプの為、部品点数がごく僅かで、設置場所も少なくて済み、保守も容易で多くのメリットが得られます。ペルトン バケットは精密鋳造ステンレス製で、高品質長寿命を約束します。ペルトンタービンの直径とバケット寸法の選定は落差、水量から個別に計算され、最高の効率を保証しています。このタービンは発電機の回転軸に直結し更に効率を高めています。与えられた水は総計6 個のノズルに分配され季節変動での流量変化に対応し、例え水量が最大から20%に低下しても効率は維持したまま発電は続行します。
ノズル制御はポール弁でのON/OFFが基本で、マニュアルタイプ、又は最高6ノズルON/OFF PLC制御による自動操作が使えます。発電機と本体は容易に切り離せますので、内部点検はいつでも行えます。この様に立軸タイプのペルトンタービンシステムは高能率をお約束します。ノズルは低水量の場合樹脂製、高水量ではステンレス製が使われています。
立軸6射ペルトンの特徴については、こちらの PDF をご参照ください。
落差と流量から最適機種が選べます。落差範囲: 20~550m、流量範囲: 0.5~500㍑/秒、 予想発電量: ~ 750kW迄
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/peltontable6.png)

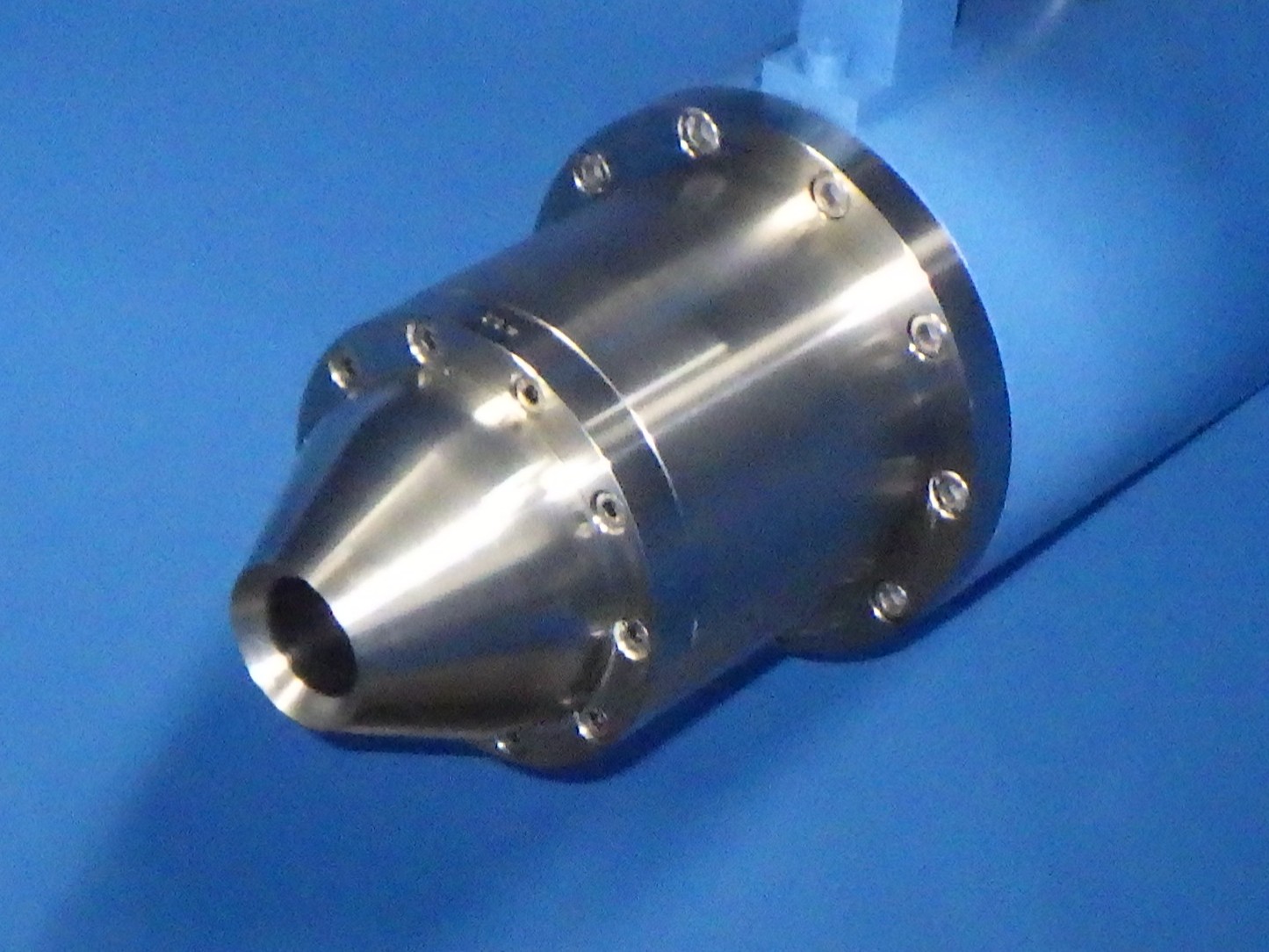

ノズル先端写真
総計6ノズル迄使えるように設計され、小流量から大流量まで自動操作可能です。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/ペルトン説明1-1-300x300.png)

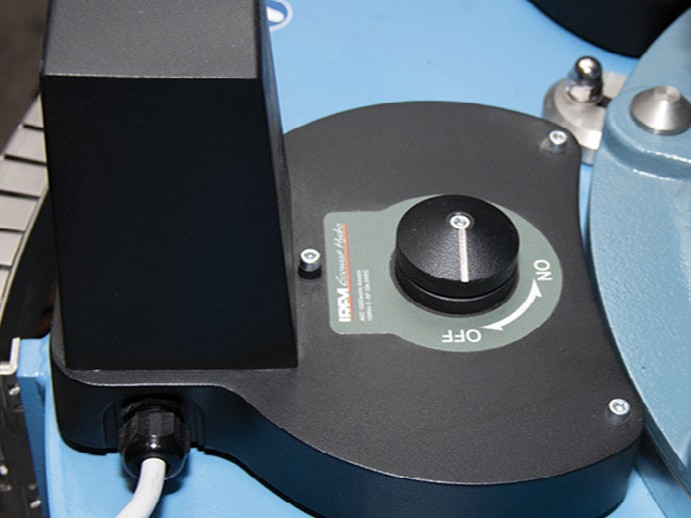

アクチュエータ
ノズルON-OFFはボール弁で操作されます。ボー ル弁の自動操作はこの電気動作のアクチュエータで水位計と連動し流量に自動対応します。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/ペルトン説明2-1-300x300.png)

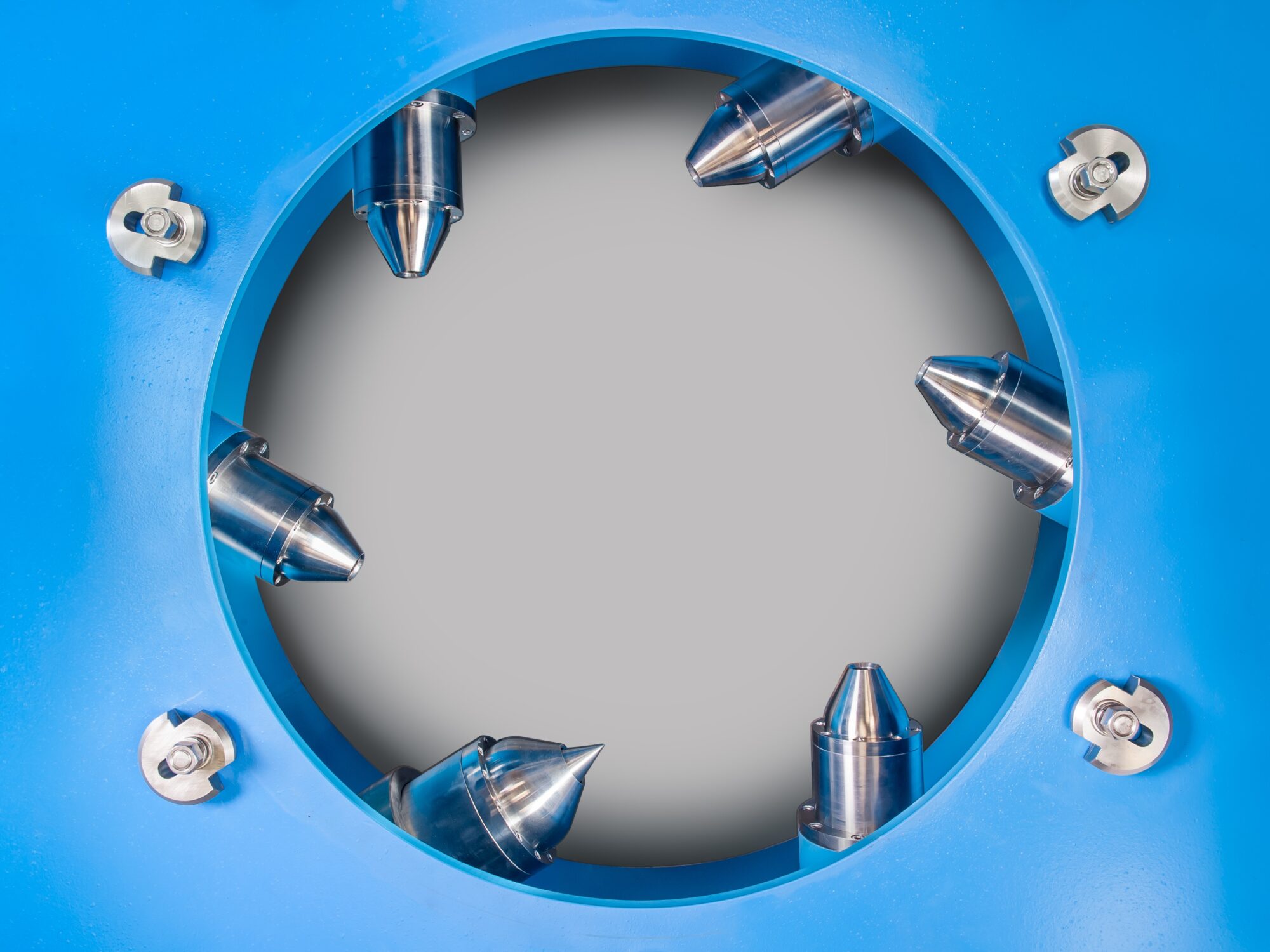

本体を見下ろした状態
6個のノズルが円全体に平均的に配置され効率を維持できる設計です。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/ペルトン説明3-300x300.png)

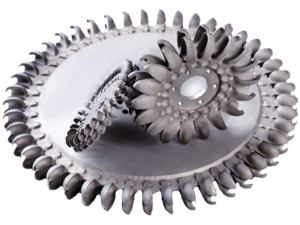

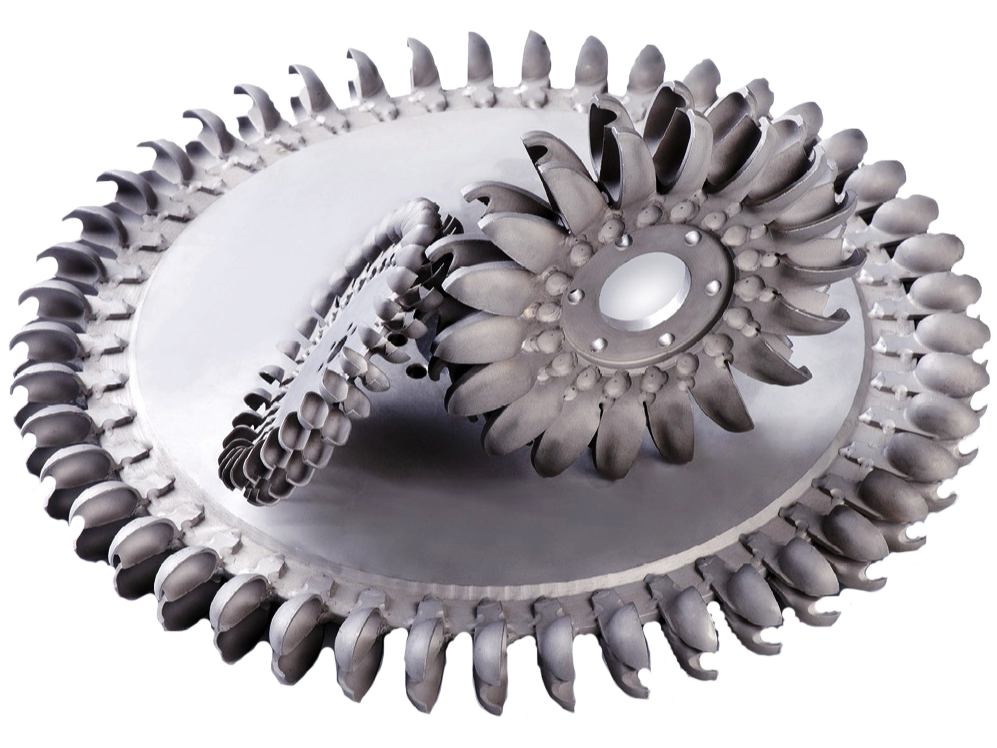

ペルトンタービン
小流量から大流量まで、多種生産しています。ボルトナットを排除し溶接でスプーンを回転盤に固定し無故障を保証しています。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/ペルトン説明4-300x300.png)

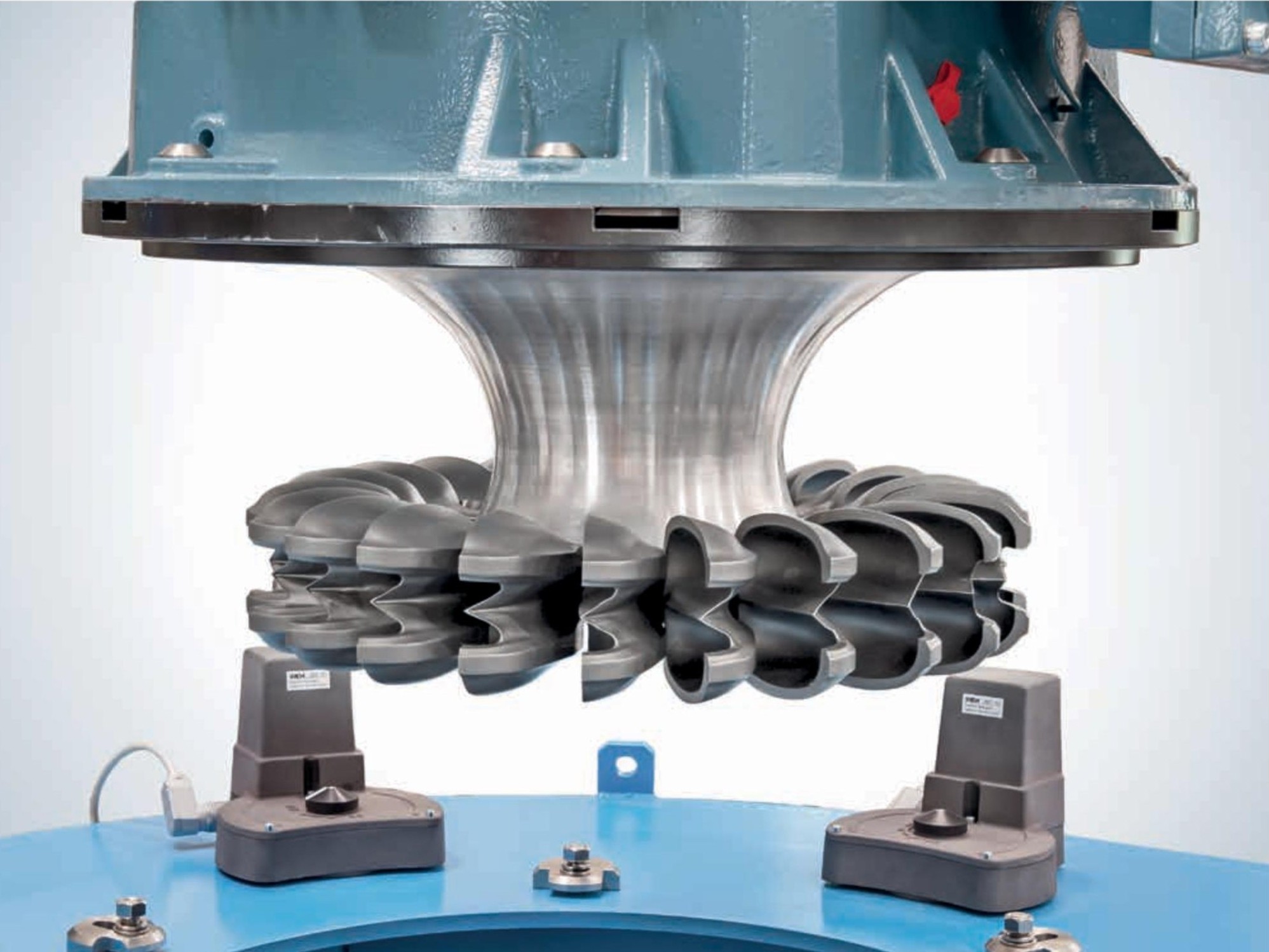

真横から見た状態
発電機にはタービンと、水飛び跳ね防止板を装着しています。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/unbrella-のコピー-1.png)
真下からみた状態
ノズルの先端から水をペルトンタービンに当てて回転させます。
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/真下からみたペルトン-1-300x300.jpg)
現在日本で稼働中の発電所(一例)
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/image1背景あり-300x300.png)
徳島県 佐那河内村 43 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/IREM-HYDRO-parallelo-rete-applicazione_3-1-300x300.png)
岐阜県 石徹白 125 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/06/image-11.jpg)
群馬県 西俣沢 199 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/11/RIMG0808-300x300.jpg)
福井県 坂井市 199 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/11/IMG_0571-のコピー-1-300x293.png)
岐阜県 奥飛騨 199 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/07/shigakamogawa-powerstation-1.jpg)
滋賀県 高島市 199 kW
![](https://www.ecoart-tashiro.co.jp/wp-content/uploads/2023/11/PA260076-300x300.jpg)
岐阜県 郡上市49.9 kW
